Bảo dưỡng AHU tại Bắc Giang
THÔNG TIN CHI TIẾT
Giới thiệu về bảo dưỡng AHU tại Bắc Giang
Hiểu và ứng dụng của AHU?
AHU là cụm từ viết tắt AIR Handling Unit, là 1 cụm thiết bị xử lý không khí, một thiết bị trao đổi nhiệt thường được dùng trong hệ thống HVAV, các xưởng công nghiệp, các tòa nhà có diện tích rộng,… những nơi có yêu cầu cao như:
– AHU phòng dược phẩm
– AHU phòng kỹ thuật mổ, ghép
– AHU khử ẩm sâu.
– AHU phòng điện tử.
-AHU – Thiết bị xử lý không khí
- Hệ thống AHU cũng được sử dụng rộng rãi trong các tòa nhà thương mại, những tòa nhà lớn có hệ thống trung tâm chiller.
- AHU còn được dùng trong khu hành lang, hội trường lớn, các tòa nhà chung cư,…
Sơ đồ cấu tạo của buồng AHU
Cấu tạo AHU
AHU là 1 hệ thống dàn trao đổi nhiệt có cấu tạo như các dàn trao đổi nhiệt của điều hòa không khí. Sử dụng môi chất dẫn nhiệt cơ bản hai loại gồm: AHU chạy nước và AHU gas lạnh trực tiếp
*AHU chạy nước (Water AHU):
Là sử dụng nước làm môi chất chuyền tải nhiệt từ máy làm lạnh vào dàn trao đổi nhiệt thông qua các ống đồng, lá tản nhiệt dưới sự lưu thông gió bằng quạt.
Hệ thống điều khiển gồm: Tủ điều khiển, cảm biến nhiệt độ, độ ẩm, van actuator, chiller,…
Van 3 ngả sẽ mở khi nhiệt độc phòng lớn hơn nhiệt độ đặt để nước lạnh chảy qua dàn trao đổi nhiệt đến khi nhiệt độ tụt xuống nhiệt độ đặt thì van 3 ngã đóng lại, nước lạnh chảy về thiết bị làm lạnh nước (chiller) thông qua đường bypass.
*AHU loại dùng gas lạnh trực tiếp ( DX AHU):
Bao gồm: Dàn trao đổi nhiệt dùng để trao đổi nhiệt giữa môi chất lạnh (gas lạnh) nhờ sự tuần hoàn của không khí qua quạt hút đi qua các ống đồng và tấm tản nhiệt.
Bộ phận tiền lọc: gồm các lọc túi sẽ lọc gió trước khi qua dàn trao đổi nhiệt để đi vào khu vực sử dụng. Khi cần độ sạch cao thì sử dụng lọc HEPA.
AHU còn có quạt gió để tạo luồng gió tuần hoàn liên tục. Quạt này có thể điều chỉnh tốc độ để cho các cụm đòi hỏi cấp chính xác cao.
AHU gồm có 5 bộ phận chính đó là:
-Hệ thống ống cấp khí nối từ buồng AHU vào các khu vực sử dụng thông qua các cửa gió và ống cấp.
-Buồng trao đổi nhiệt có chứa quạt hút thổi tuần hoàn không khí, cách âm chống ồn.
-Dàn trao đổi nhiệt cấu tạo gần tương tự như máy điều hòa không khí.
-Bộ lọc không khí gồm các tấm Fiter nhỏ ghép lại(đảm bảo không khí sạch)
-Hệ thống điều khiển gồm các thiết bị đóng cắt, biến nhiệt, van ba ngã actuator,..
Một số AHU hiện nay có cấu tạo ngày càng phức tạp, hiện đại có độ chính xác cao như sử dụng biến tần, tự động điều chỉnh nhiệt độ, kiểm soát lồng độ oxy theo lập trình,…
Sơ đồ nguyên lý làm việc của AHU
Nước lạnh khi đi qua các ống đồng trong AHU và không khí thổi qua gió được thông qua dàn trao đổi nhiệt có chức năng trao đổi nhiệt khi nguồn nước bắt đầu vào.
Nguyên lý hoạt động của AHU: Khi nhiệt độ trong phòng lớn hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ mở để nước lạnh chảy qua bộ dàn trao đổi nhiệt cho đến khi nhiệt độ thấp hơn so với nhiệt độ được cài đặt thì van 3 ngã sẽ đóng lại và nước lạnh sẽ chảy qua đường bypass để về chiller.
Không khí trước khi được đưa vào AHU sẽ được lọc qua bộ phận tiền lọc và lọc túi, bộ phận lọc này thường xuyên được làm vệ sinh., nếu trường hợp cần có độ sạch cao thì phải sử dụng lọc HEPa(lọc tinh).
Không khí lạnh được tạo ra từ không khí môi trường sau khi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong AHU. Sau đó, không khí lạnh được thổi khi đi vào buồng tuần hoàn thông qua các đường ống gió rồi tới phòng sử dụng điều hòa.
Bảo dưỡng AHU như thế nào cho đúng?

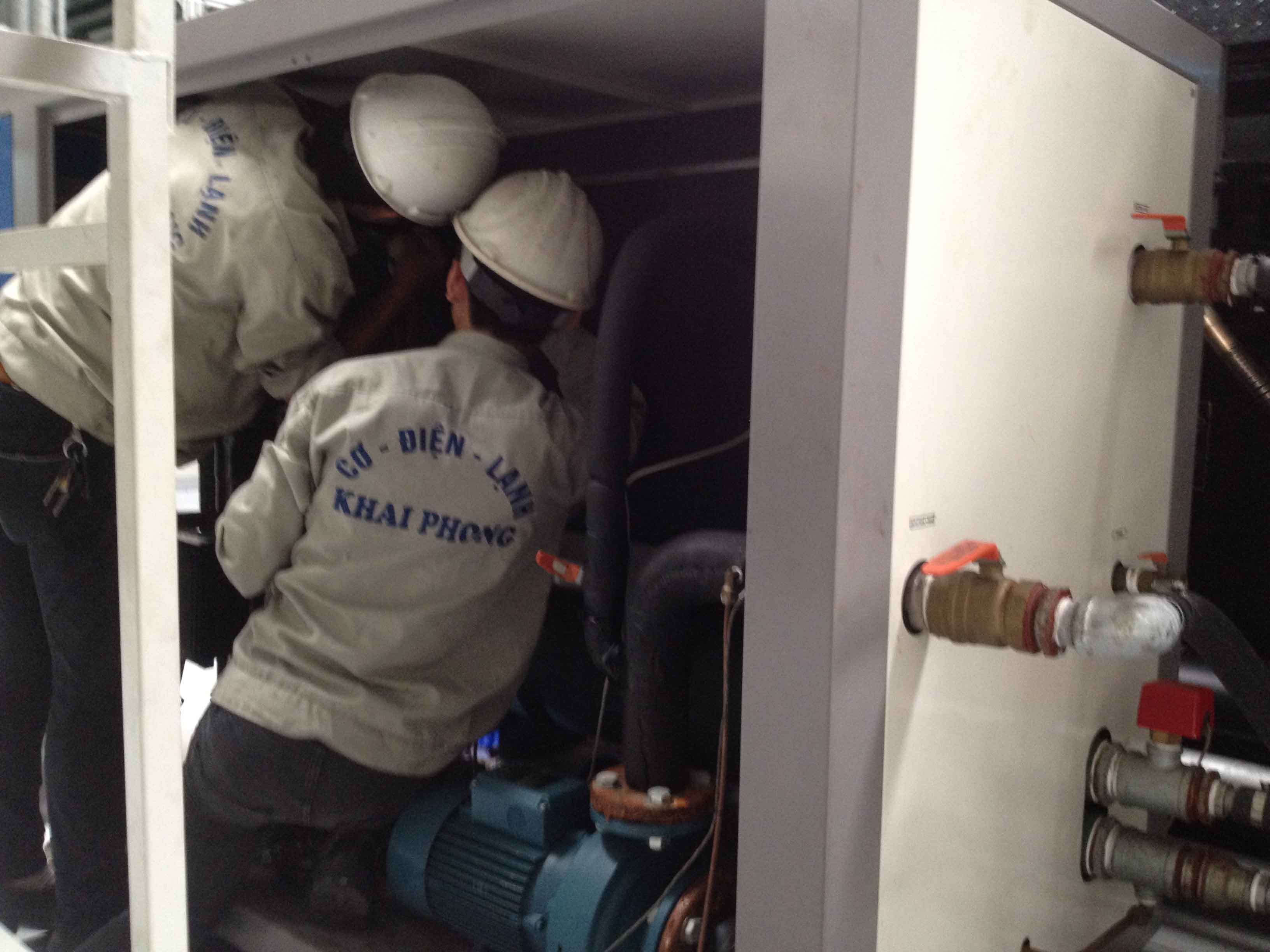

Công việc bảo dưỡng AHU tại bắc Giang là công việc đòi hỏi sự am hiểu nguyên lý cấu tạo của các kỹ thuật thực hiện và phải được Bảo trì bảo dưỡng định kỳ. Nếu không có thể gây nguy hiểm người và giảm tuổi thọ cho hệ thống.
Bao gồm:
- Bảo dưỡng hệ thống buồng trao đổi nhiệt.
- Bảo dưỡng quạt gió.
- Bảo dưỡng hệ thống van.
- Bảo dưỡng Hệ thống điều khiển, cảm biến,….
- Bảo dưỡng hệ thống ống gió, cấp gió, bảo ôn.
Trong các hạng mục bảo dưỡng AHU tại Bắc Giang nói ở trên sẽ phải tuân thủ theo các bước chi tiết của hạng mục đó tùy theo cấu tạo của từng hãng sản xuất máy AHU mà bài viết này chỉ mang tính khai quát không thể thể hiện được. Lúc đó chúng tôi sẽ phải khảo sát và ra phương án chi tiết phù hợp hơn.
